รายละเอียดสินค้า
ระบบการสั่นสะเทือนใช้การทดสอบสำหรับผลิตภัณฑ์อากาศยานยานยนต์เครื่องใช้ไฟฟ้าและเครื่องมือวัสดุการเคลือบและชิ้นส่วนอื่น ๆ ภายใต้อุณหภูมิและความชื้นและสภาพแวดล้อมการสั่นสะเทือน มันใช้กันอย่างแพร่หลายในการทำแบบทดสอบความทนทานต่อสิ่งแวดล้อม, การทดสอบการเจริญเติบโตของความน่าเชื่อถือ, การทดสอบคุณสมบัติความน่าเชื่อถือ, การทดสอบการยอมรับความน่าเชื่อถือของผลิตภัณฑ์, การทดสอบตามปกติ, การทดสอบการคัดกรองความเครียดจากสภาพแวดล้อม
ข้อมูลจำเพาะของห้องวัดความชื้นและความชื้น
| ชิ้น | สเปค |
| ขนาดภายใน (W * D * H) | 600 * 800 * 850mm |
| ช่วงอุณหภูมิ | + 10 ~ + 100 ℃ |
| ความผันผวนของอุณหภูมิ | ± 0.5 ℃ |
| อุณหภูมิที่สม่ำเสมอ | 2 ℃ |
| ช่วงความชื้น | 20 ~ 98% RH (ดูภาพด้านล่าง) |
| ความผันผวนของความชื้น | ± 2.5% RH |
| ความสม่ำเสมอของความชื้น | 3% RH |
| ความเร็วการระบายความร้อน | 1 ℃ / นาทีโดยเฉลี่ย (ไม่โหลด) |
| ความเร็วความร้อน | 3 ℃ / นาทีโดยเฉลี่ย (ไม่โหลด) |
| วัสดุภายในห้อง | SUS # 304 สแตนเลส, กระจกเสร็จ |
| วัสดุห้องภายนอก | สแตนเลสพร้อมด้วยสีสเปรย์ |
| วิธีการระบายความร้อน | ระบายความร้อนด้วยอากาศ |
| ตัวควบคุม | โปรแกรมควบคุมอุณหภูมิและความชื้น สามารถตั้งค่าพารามิเตอร์ที่แตกต่างกันสำหรับการทดสอบแบบวนซ้ำ |
| วัสดุฉนวน | โฟมโพลียูรีเทนความหนาแน่นสูง 50 มม |
| เครื่องทำความร้อน | ชนิดป้องกันการระเบิด SUS # 304 ครีบครีบหม้อน้ำท่อเครื่องทำความร้อน |
| คอมเพรสเซอร์ | คอมเพรสเซอร์ Tecumseh ฝรั่งเศส |
| โคมไฟ | ทนความร้อน |
| เซ็นเซอร์อุณหภูมิ | PT-100 เซ็นเซอร์หลอดแห้งและเปียก |
| หน้าต่างสังเกต | กระจกนิรภัย |
| หลุมทดสอบ | เส้นผ่านศูนย์กลาง 50 มม. สำหรับการเดินสายเคเบิล |
| ถาดตัวอย่าง | เหล็กกล้าไร้สนิม SUS # 304, 2pcs |
| อุปกรณ์ป้องกันความปลอดภัย | ป้องกันการรั่วไหล มากกว่าอุณหภูมิ แรงดันไฟฟ้าเกินคอมเพรสเซอร์และเกิน ฮีตเตอร์ลัดวงจร ปัญหาการขาดแคลนน้ำ |

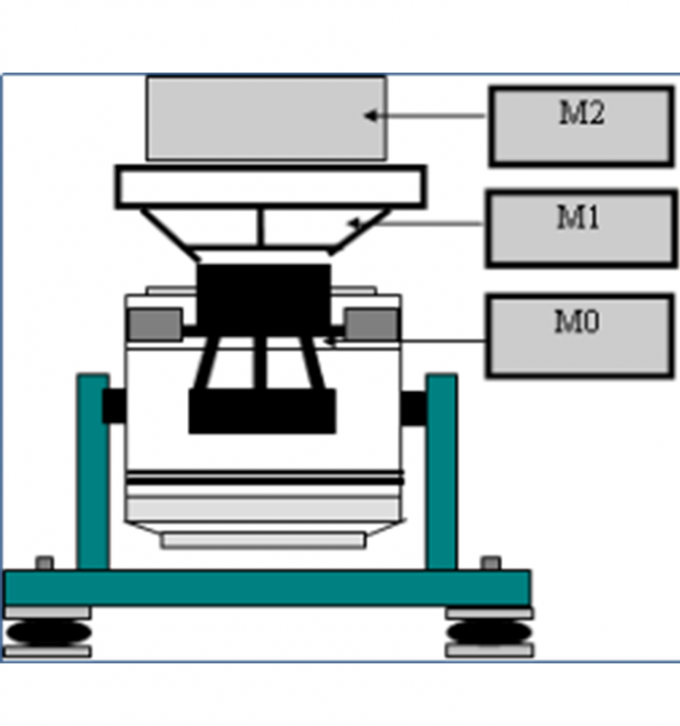

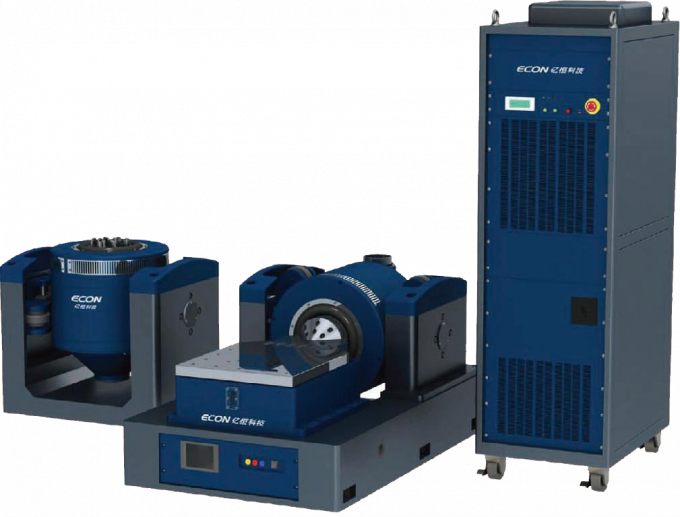

ระบบทดสอบการสั่นสะเทือนในแนวตั้ง โครงสร้างพื้นฐานของระบบทดสอบการสั่นสะเทือน
ข้อมูลจำเพาะมาตรฐาน
| ชิ้น | ลักษณะ |
| กองทัพไซน์ | 5.88KN |
| แรงกระแทก | 11.76KN |
| ช่วงความถี่ | 5 ~ 3000 Hz |
| การกำจัด | 51 มม |
| แม็กซ์ ความเร็ว | 2m / s |
| แม็กซ์ การเร่งความเร็ว | 981 m / s² (ไม่โหลด) |
| เส้นผ่าศูนย์กลางของกระดอง | 200 มม |
| แรงบิดโหลดที่อนุญาต | ＞ 300 N • m |
| มวลเกราะที่มีประสิทธิภาพ | 6 กิโลกรัม |
| แม็กซ์ กำลังการผลิตไฟฟ้า | 100kg |
| การรั่วไหลของสนามแม่เหล็ก | ≤1 mT |
| ความถี่ในการแยกการสั่นสะเทือนตามแนวแกน | ＜3 Hz |
| โหลดสิ่งที่แนบมา | 16 M8 สแตนเลสแทรก |
| ขนาด (L * W H *) | 850 * 665 * 760mm |
| ประมาณ น้ำหนัก | 990kg |
เพาเวอร์แอมป์
ข้อมูลจำเพาะมาตรฐาน
| ชิ้น | ลักษณะ |
| แม็กซ์ กำลังขับ | 8kVA |
| การตอบสนองความถี่ | ＞ 65 dB |
| แรงดันขาออก | 120 Vrms |
| ประสิทธิภาพการแปลง | > 95% |
| ขนาด (L * W H *) | 800 * 600 * 1558mm |
| ประมาณ น้ำหนัก | 320kg |
| อุปกรณ์ป้องกันความปลอดภัย | มากกว่าการป้องกันแรงดันไฟฟ้า มากกว่าการป้องกันปัจจุบัน การป้องกันมากกว่าอุณหภูมิ มากกว่าการป้องกันพลัดถิ่น การป้องกันความล้มเหลวของระบบหล่อเย็น การป้องกันไฟดับการกระตุ้น |
หัวขยายแนวตั้ง
ข้อมูลจำเพาะมาตรฐาน
| ชิ้น | ลักษณะ |
| ขนาดแผ่ | 600 * 600mm |
| วัสดุ | อลูมิเนียมอัลลอยด์ |
| แม็กซ์ ความถี่ในการทำงาน | 2000Hz |
| ประมาณ น้ำหนัก | 35kg |
| เครื่องเป่า | |
| อำนาจ | 4kW |
| ปริมาณอากาศ | 0.3 m³ / s |
| แรงดันอากาศ | 0.048kgf / ตารางเซนติเมตร |
| เส้นผ่าศูนย์กลางท่อเป่าลม | 120mm |
| ขนาด (L * W H *) | 570 * 800 * 1520mm |
| ประมาณ น้ำหนัก | 108kg |
