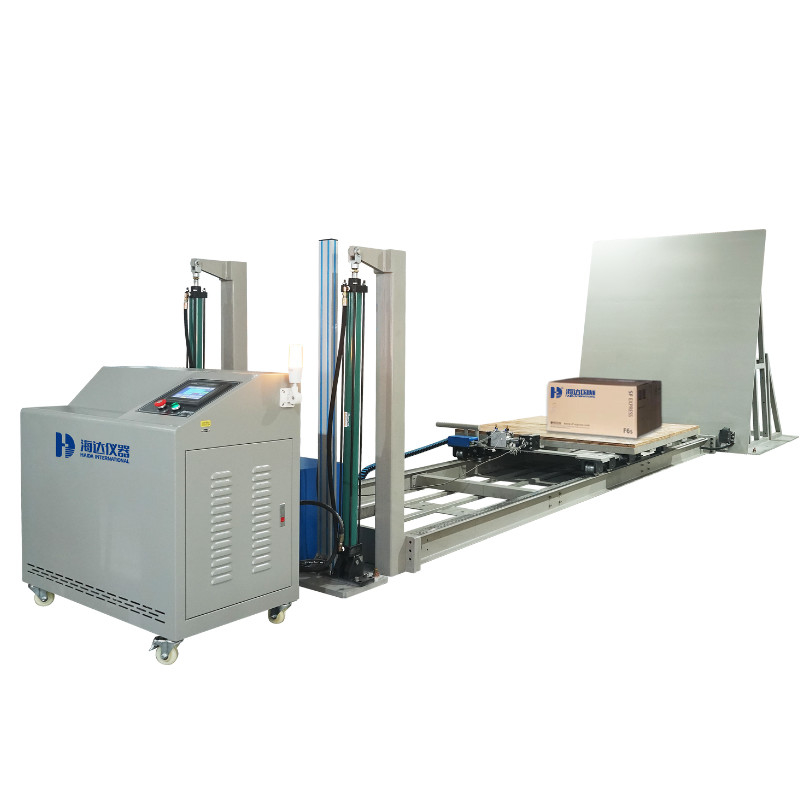

Electronic Carton Package Testing Equipment , Box Incline Impact Test Machine

อุปกรณ์ทดสอบบรรจุภัณฑ์กล่องอิเล็กทรอนิกส์, เครื่องทดสอบแรงกระแทกแบบกล่อง





บทนำ:

เครื่องทดสอบแรงกระแทกแบบกล่องจะจำลองความสามารถของบรรจุภัณฑ์ของผลิตภัณฑ์ในการต้านทานความเสียหายในสภาพแวดล้อมจริง เช่น การจัดการ การซ้อนชั้นวาง การเลื่อนของมอเตอร์ การขนถ่ายของหัวรถจักร การขนส่งผลิตภัณฑ์ เป็นต้น อุปกรณ์ทดสอบแรงกระแทกของแพ็คเกจนอกจากนี้ยังสามารถใช้เป็นสถาบันวิจัยทางวิทยาศาสตร์ สถาบัน ศูนย์ทดสอบเทคโนโลยีบรรจุภัณฑ์ โรงงานวัสดุบรรจุภัณฑ์และการค้าต่างประเทศ ขนส่ง และแผนกอื่น ๆ ของความลาดชันของอุปกรณ์ทดสอบที่ใช้กันทั่วไป



มาตรฐานการออกแบบ:

ISTA 3E, 3J & ISTA 6 (การทดสอบการกระแทกแบบเอียง)



ฟังก์ชั่น :

1 .รอกที่ขับเคลื่อนด้วยมอเตอร์ตำแหน่งที่ยืดหยุ่นง่ายต่อการแก้ไขและบรรลุการเปลี่ยนแปลงความเร็ว

2 .ความสูงของความชันค่อนข้างต่ำจึงเป็นประโยชน์ในการตรึงชิ้นงานทดสอบกระดานทนต่อแรงกระแทกแรงรับประกันความคงทนของโครงสร้าง

3 .รอกสามารถปรับเป็นแนวนอนเพื่อแก้ไขชิ้นงานให้กับลูกค้าได้การปรับเชิงมุมสามารถขับเคลื่อนด้วยกระบอกสูบซึ่งยืดหยุ่นและสะดวก

4 .เพื่อให้เจ้าหน้าที่ทดสอบปลอดภัยอย่างสมบูรณ์ ผู้ทดสอบจะสนับสนุนการทำงานของรีโมทคอนโทรล

5 .ลูกค้าจำเป็นต้องซ่อมเครื่องกับพื้นเมื่อหยุดทำงานเท่านั้น ไม่มีการดำเนินการที่ซับซ้อนอื่นใดที่สะดวกสำหรับการทดสอบ



คำอธิบาย :

พลัง :	สวิตช์หลักของแบตเตอรี่
หยุด :	หยุดการทดสอบ
เริ่ม :	กดปุ่มนี้เพื่อเริ่มการทดสอบ (จะหยุดอัตโนมัติเมื่อถึงเวลาทดสอบ)
ขึ้นลง :	กด UP หรือ DOWN เพื่อปรับแคร่เลื่อนขึ้นและลง ค่าสูงสุดมุมของแคร่กลิ้งพร้อมฐาน 13°
เคาน์เตอร์ :	ตั้งเวลาทดสอบ
แสดงความเร็ว :	เพื่อแสดงความเร็วระหว่างการทดสอบ ( m/s ) และจะรีเซ็ตอัตโนมัติสำหรับการทดสอบอื่น
แสดงเวลา :	เพื่อแสดงเวลาระหว่างการทดสอบ ( s )
สปีดเดอร์ :	กำหนดความถี่ต่าง ๆ เพื่อเปลี่ยนความเร็วกระแทก



ข้อมูลจำเพาะ

ขนาดบล็อก: 1400x1200 มม. ปรับแต่งได้

ขนาดแผงกระแทก: 1600 x 2300mm

ขนาด (ยาว × กว้าง × สูง) มม.: 7000x2000x2300



การใช้เคาน์เตอร์

กดปุ่มนี้เพื่อเลือกแต่ละหลักและปรับค่า

▲ :กดปุ่มนี้เพื่อตั้งค่าของแต่ละหลัก ( 0~9)

RESET : รีเซ็ตค่า

MODE : โหมดทดสอบ (ยังคงเหมือนเดิม)



การติดตั้งอุปกรณ์

1 .กำลังไฟ: AC 380V±10%, 50/60HZ ตรวจสอบให้แน่ใจว่าการต่อสายไฟเป็นเรื่องปกติและทำให้อุปกรณ์เชื่อมต่อกราวด์ได้ดี



อันตราย :   ■ค่าความคลาดเคลื่อนของแรงดันไฟฟ้าขาเข้าคือ ±10% และตรวจดูให้แน่ใจว่าเครื่องควรทำงานอย่างถูกต้อง ต่อสายดินเพื่อป้องกันการรั่วซึมของเครื่อง



2 ข้อกำหนดด้านสิ่งแวดล้อม: อุณหภูมิห้อง 0~55℃ และความชื้นสัมพัทธ์ <80%RH;

3 เครื่องดนตรีจะต้องวางบนขั้นที่มั่นคงและมั่นคงและระดับ



ขั้นตอนการทดสอบ :

1 .ต่อท่ออากาศเข้าและเครื่องอัดอากาศและเครื่องอัดอากาศแบบเปิด

2 .เปิดเครื่องแล้วเปิดสวิตซ์ไฟจะสว่าง

3 .วางสินค้าที่บรรจุหีบห่อไว้ที่ตำแหน่งตรงกลางแล้ววางพาเลทที่บรรจุสินค้าไว้ใกล้กับพื้นผิวกระแทก (ตามภาพ A);ถ้าขนาดของบรรจุภัณฑ์เท่ากับพาเลท สินค้าควรอยู่ในแนวตั้งใกล้กับพื้นผิวกระแทก (ดังรูป ข)



(ภาพ A) (ภาพ B)



4 .กดขึ้นเพื่อให้แคร่กลิ้งขึ้นสู่สภาพสี่เหลี่ยมจัตุรัสด้วยพื้นผิวกระแทกหรือยกมุมใดมุมหนึ่งตามความต้องการของลูกค้า

5 .ให้รถกลิ้งที่บรรจุผลิตภัณฑ์มาทดลองทดสอบและพิจารณาว่าจำเป็นต้องปรับความเร่งหรือไม่ แล้วปรับระยะสไลด์เมื่อถึงความเร็วที่ขอ ตอนนี้จะแสดงความเร็วทดสอบ & เวลาทดสอบบนจอแสดงความเร็วและเวลา แสดง

6 .การตั้งค่ารอบเวลาทดสอบในตัวนับ

7. .กดเริ่มเพื่อเริ่มการทดสอบ และจะแสดงความเร็วการทดสอบ & เวลาทดสอบบนการแสดงความเร็วและการแสดงเวลา

8. .ผู้ทดสอบจะหยุดโดยอัตโนมัติเมื่อเสร็จสิ้นการตั้งค่าครั้ง

9 .กดปุ่มลงเพื่อเลื่อนแคร่เลื่อนไปที่ตำแหน่งขนานกับฐานแล้วนำตัวอย่างเพื่อตรวจสอบสภาพหลังการทดสอบแรงกระแทก

10 .ทำการทดสอบตามขั้นตอนที่ 2~8 และบันทึกผลการทดสอบทั้งหมด

11 .ปิดเครื่องอัดอากาศและสวิตช์ไฟหลังจากเสร็จสิ้นการทดสอบ



การซ่อมบำรุง

1.Clean: รักษาเครื่องมือให้สะอาดตลอดเวลา

2.Antirust : ฉีดน้ำมันกันสนิมที่ตัวเครื่อง 1 ครั้ง เป็นประจำ

3.น้ำมันเครื่อง : เติมน้ำมันหล่อลื่นบนชิ้นส่วนที่เคลื่อนไหวของเครื่องมืออย่างสม่ำเสมอ (เลือกน้ำมันเครื่องธรรมดาก็ได้)



รับประกันคุณภาพ

A ) รายการประกันคุณภาพ

ระยะเวลาการรับประกันกับ FOC ภายในหนึ่งปี (ไม่รวมค่าธรรมเนียมที่ไม่สามารถใช้จ่ายได้และค่าขนส่งและค่าเดินทาง)

1. ในระหว่างระยะเวลาการรับประกัน Haida จะจัดหาการบำรุงรักษาหรือเปลี่ยนชิ้นส่วนที่เสียหายโดยไม่คิดค่าใช้จ่าย (เฉพาะส่วนที่ไม่สามารถจ่ายได้) ซึ่งเกิดจากความเสียหายที่ไม่ใช่ของมนุษย์

2. หากมีปัญหาด้านคุณภาพเกิดขึ้นภายในระยะเวลาการรับประกัน และ Haida ต้องให้บริการในสถานที่ ลูกค้าจะต้องรับผิดชอบค่าขนส่งและการเดินทาง

3.หากมีปัญหาด้านคุณภาพขนาดใหญ่เกิดขึ้นจากระยะเวลาการรับประกัน Haida จะให้บริการบำรุงรักษา ค่าขนส่งและการเดินทางจะต้องตกเป็นภาระของลูกค้า และจะเรียกเก็บในราคาที่เหมาะสม

4.Haida จะให้ราคาที่ดีตลอดชีพแก่ผู้ซื้อด้วยวัสดุและอะไหล่ที่ใช้ในการทำงานของระบบ การบำรุงรักษาอุปกรณ์



B ) ใบรับรองการบำรุงรักษาการรับประกันคุณภาพหลัก

หากมีข้อพิพาทใด ๆ โปรดอ้างอิงหนังสือค้ำประกันของเรา ดังนั้น :

① โปรดเก็บหนังสือค้ำประกันไว้ หากคุณทำหาย โปรดติดต่อกับเราภายในหนึ่งเดือน

② หากใบรับประกันมีการเปลี่ยนแปลงหรือไม่มีตราประทับของเรา แสดงว่าไม่มีประโยชน์



C ) เงื่อนไขต่อไปนี้จะต้องชำระอย่างสมเหตุสมผลแม้ในช่วงระยะเวลารับประกัน :

① เหตุผลทางธรรมชาติ

② ข้อผิดพลาดในการใช้งาน

③ แรงดันไฟฟ้าไม่เหมาะกับคำแนะนำการใช้งานของเรา

④ บรรจุใหม่โดยไม่มีไกด์ของเรา

⑤ เสียหายจากการกู้ยืมแก่ผู้อื่น

⑥เสียหายสำหรับการดัดแปลงเครื่องที่ได้รับอนุญาต

⑦เสียหายสำหรับการสอบเทียบที่ได้รับอนุญาต

⑧ ความผิดพลาดในการถ่ายลำที่ได้รับอนุญาต

⑨ ให้บริการพื้นที่ทางไกล



D ) ความสนใจ

① บริการใดๆ นอกมณฑลกวางตุ้ง ประเทศจีน ค่าขนส่งและการเดินทาง จะต้องชำระโดยลูกค้า

② อุปกรณ์พยายามอย่าใช้ในสถานการณ์ต่อไปนี้ :

      ก.สั่นสะเทือนโยกตามโอกาส

ข.แสงแดดโดยตรง.

ค .สถานที่ร้อน ฝุ่น ชื้น

ง.เพื่อความปลอดภัย การจ่ายไฟ AC ของเครื่องควรต่อสายดินอย่างดี

อีห้ามใช้ตัวทำละลายที่แรง (เช่น เบนซิน น้ำมันไนโตร) เครื่องซักผ้า

ฉห้ามฉีดน้ำและเศษขยะเข้าไปในเครื่องป้องกันความเสียหายต่อส่วนประกอบไฟฟ้าและไฟฟ้าช็อต

กรัมเครื่องมือแสดงการถอดประกอบและการดีบักเท่านั้นที่สามารถวัดได้โดยกระทรวงการต่างประเทศอนุมัติหน่วยและบริษัทอื่น ๆ ไม่ได้รับอนุญาตให้ยกเครื่อง
