พลัง: | AC/DC12V 650W, 64pcs สามารถตอบสนองพลังของแต่ละผลิตภัณฑ์: ทดสอบ 5V, 2A; | ช่วงอุณหภูมิ: | RT+15℃~100℃ |
---|---|---|---|
ความสม่ำเสมอของอุณหภูมิ: | ไม่มีโหลด ±2℃, มีโหลด ±5℃ | การตั้งเวลา: | 0 ~ 9999H สามารถตั้งค่าโดยพลการ |

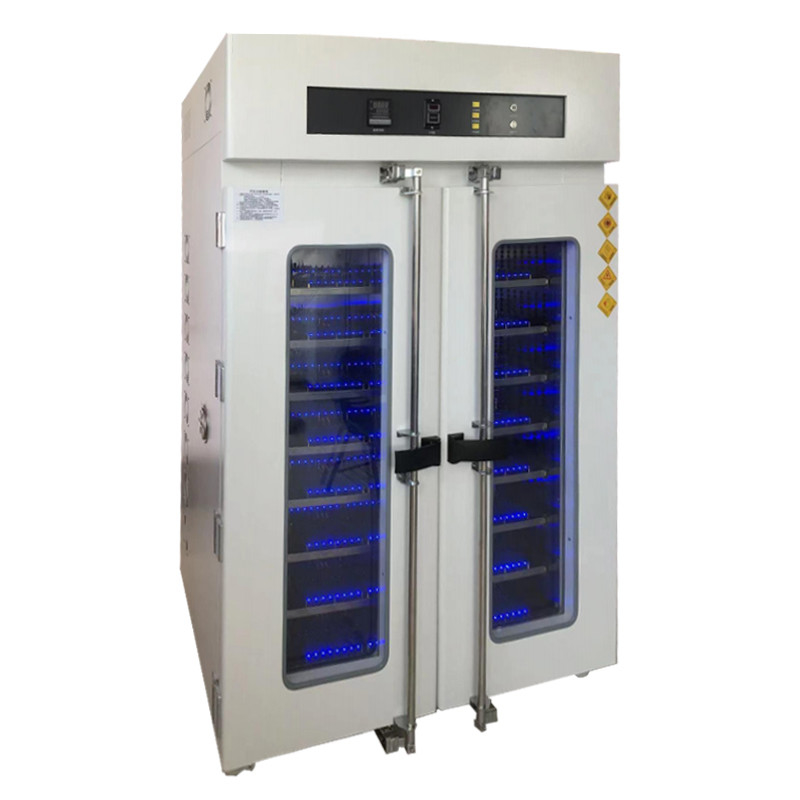

1664 ชิ้น BGA132RDT Test Aging Cabinet อุปกรณ์ทดสอบด้านสิ่งแวดล้อม
ภาพรวมของฟังก์ชั่นอุปกรณ์:
1, BGA aging board 26 ชุด, แต่ละชุด p ut 64 BGA132 อนุภาค, การทดสอบการโหลดเต็มนั่นคือ 1664 ชิ้น;
2, แหล่งจ่ายไฟ AC / DC12V 650W, 64 ชิ้นสามารถตอบสนองพลังงานของแต่ละผลิตภัณฑ์: ทดสอบ 5V, 2A;
3, แต่ละบอร์ดอายุสามารถเปลี่ยนได้โดยการกดและดึงอย่างอิสระซึ่งสามารถรับรู้การถอดและติดตั้งเม็ดนอกกล่องเตาอบ
4, อุณหภูมิภายในการไหลเวียนของอากาศร้อน, จากด้านซ้ายและด้านขวาเข้า, ตรงกลางของด้านบนกลับอากาศ;
5, ด้านซ้ายและขวามีช่องรับอากาศบริสุทธิ์อัตโนมัติเมื่ออุณหภูมิของผลิตภัณฑ์ภายในกล่องเกินอุณหภูมิ, พัดลมดูดอากาศกลางบังคับให้
เมื่ออุณหภูมิของผลิตภัณฑ์ในกล่องด้านในเกินอุณหภูมิ พัดลมดูดอากาศตรงกลางจะถูกบังคับให้ดูดอากาศออก
6, จุดตรวจสอบอุณหภูมิของกล่องด้านในมี 4 วิธี, ส่วนบน, กลาง, และส่วนล่างของจอแสดงผล, จุดควบคุมอุณหภูมิหลักคือ 1 วิธี;
วิธีการและคุณสมบัติของตู้ควบคุมอายุ:
1, ประสิทธิภาพ: ระบบควบคุมอุณหภูมิที่สมดุล (BTC), การควบคุมโหมด PID SSR เพื่อให้ความร้อนของระบบเท่ากับการสูญเสียความร้อนดังนั้นจึงสามารถใช้งานได้อย่างเสถียรเป็นเวลานาน
2,ช่วงอุณหภูมิ: RT+15℃~100℃
3, ความผันผวนของอุณหภูมิ: ± 1 ℃
4, ความสม่ำเสมอของอุณหภูมิ: ไม่มีโหลด ± 2 ℃, พร้อมโหลด ± 5 ℃
5,อัตราการเพิ่มขึ้นของอุณหภูมิ: 5℃/นาที (อุณหภูมิห้อง +5℃ และ 100℃±2℃)
6, การตั้งค่าเวลา: 0 ~ 9999H สามารถตั้งค่าโดยพลการ
โครงสร้างโลหะแผ่นของเครื่องจักร:
1, วัสดุของกล่องด้านใน: แผ่นสแตนเลสหนา SUS # 304 ฟุต 1.2
2, วัสดุกล่องด้านนอก: แผ่นเหล็กรีดเย็น, การรักษาสนิมด้วยสังกะสี, ด้วยการเคลือบสีอบเรซินคุณภาพสูง
3, วัสดุฉนวน: ขนหินนำเข้ายาก (ขนหิน Cecil 120K)
4. เครื่องทำความร้อน: ครีบระบายความร้อนท่อฮีตเตอร์สแตนเลสท่อ (ลวดโลหะผสมนิกเกิล - โครเมียมไต้หวัน Taizhan)
ระบบหมุนเวียนอากาศ:
1, มอเตอร์หมุนเวียน 2 ชุด (มอเตอร์อุณหภูมิสูงของไต้หวัน)
2 เส้นผ่านศูนย์กลาง Ø19 ขยายเพลาสแตนเลสยาว 180mm
3, 10.5 นิ้วหลายปีกประเภทล้อลมทนอุณหภูมิสูง (ปรับแต่งพิเศษโดยโรงงานที่มีชื่อเสียง)
4, ช่องระบายอากาศด้านข้างที่ปรับได้และช่องระบายอากาศกลับพร้อมตาข่ายป้องกัน
5, อินพุตอากาศเย็นในท่อ, การควบคุมวาล์วนิวแมติกอัตโนมัติ
6, เครื่องเป่าลมไอเสียบังคับอุณหภูมิสูงเกินบังคับอุปกรณ์ไอเสีย
ระบบควบคุมวงจร:
1, ตัวควบคุมอุณหภูมิ: ตัวควบคุมอุณหภูมิที่ตั้งโปรแกรมได้ของไต้หวัน Willing LCD พร้อมฟังก์ชั่นการสื่อสารด้วยพีซี
2, ฟังก์ชั่นการแสดงผลหน้าจอ: การตั้งค่าอุณหภูมิ (SV) และค่าจริง (PV) ที่แสดงโดยตรง
3, เซ็นเซอร์: เซ็นเซอร์อุณหภูมิชนิดไต้หวัน Songqi PT100 ความแม่นยำสูง
4, การควบคุมอุณหภูมิ: กำลังขับคำนวณโดยไมโครคอมพิวเตอร์เพื่อให้ได้ผลการควบคุมที่มีความแม่นยำสูง
5,ฟังก์ชั่นจับเวลา: 0-9999H/M/S.ด้วยการตั้งเวลาที่ยาวนาน การจับเวลาที่อุณหภูมิคงที่ สวิตช์เลือกแบบไม่ตั้งเวลา และฟังก์ชั่นตั้งเวลาหยุดอัตโนมัติ
อุปกรณ์ป้องกันความปลอดภัย:
1, ฟังก์ชั่นป้องกันอุณหภูมิเกินอุณหภูมิ
2, มอเตอร์ป้องกันกระแสเกิน
3, การป้องกันการรั่วไหลของไฟฟ้า
4, การป้องกันการสูญเสียเฟส
5, การป้องกันไฟเกิน
6, สัญญาณเสียงและแสง
ระบบปรับอากาศ:
ระบบจ่ายไฟฟ้า:
แบบอย่าง | เฟสเดียว 220V 50Hz | สามเฟส 220V 50Hz | สามเฟส 380V 50Hz | |||
ให้คะแนน | กบข | ให้คะแนน | กบข | ให้คะแนน | กบข | |
YC-1664-BGA | 40A | 22.0กิโลวัตต์ |
รายการการกำหนดค่าหลัก:
เลขที่ | ชื่อวัสดุ | สถานที่กำเนิด/ยี่ห้อ | แบบอย่าง |
1 | ตัวควบคุมอุณหภูมิ | วินพาร์ค | เอเค6 |
2 | คอนแทค AC | เยอรมนี | LC1-D18 |
3 | รีเลย์ระดับกลาง | วาซูมิญี่ปุ่น | RU4S-A220 |
4 | ไทม์รีเลย์ | อันเหลียงไต้หวัน | เอเอช3-3 |
5 | การป้องกันอุณหภูมิเกิน | สายรุ้งเกาหลี | TS-320S |
6 | โซลิดสเตตรีเลย์ | หยาง หมิง ไต้หวัน | SSR-40DA |
7 | เซ็นเซอร์อุณหภูมิ | ซ่งฉีไต้หวัน | พตท.100 |
8 | สวิตช์ไฟรั่ว | LG เกาหลี | DP-25A |
9 | ตัวบ่งชี้สัญญาณ | เทียนเด้ไต้หวัน | AD16-22D/S31 |
10 | กริ่งกระพริบ | ซื้อไต้หวัน | AD16-22SM |
11 | แหล่งจ่ายไฟสลับ | ไต้หวัน หมิงเหว่ย | กศน-100-24 |
12 | สวิตช์ที่ไม่หลอมรวม | เยอรมนี | LC-1P20A |
13 | สวิตช์ปุ่มกด | ประมูลไต้หวัน | AD-22D/S31 |
14 | มอเตอร์หมุนเวียน | อมาด้าไต้หวัน | DL-220V90W |
15 | ล้ออากาศหมุนเวียน | ไต้หวัน Shangyu | 9ซีแอล |
16 | ท่อความร้อน | ไต้หวัน Feiyang | กำหนดเอง |
17 | พัดลมระบายความร้อน | ไต้หวัน Jianjun | อีบี-120 |
18 | แผ่นอายุ | ที่เก็บหน่วยความจำแบบกำหนดเอง | SSD-OR1 |
19 | พัดลมระบายอากาศ | ไต้หวัน Shangyu | SY-80W |
20 | แหล่งจ่ายไฟ AC/DC | เดลต้า (600W) | TD-600W |
21 | รถเข็นกลึง | อี้คุน | วายซี-700 |
สภาพแวดล้อมและสิ่งอำนวยความสะดวก:
1 อุณหภูมิแวดล้อมในการทำงาน ≤35℃
2 แรงดันน้ำสำหรับจ่ายและระบายน้ำ: ไม่มี
3, แรงดันลมจ่ายอากาศ: ไม่ 13
