| ชื่อแบรนด์: | HAIDA |
| หมายเลขรุ่น: | HD-G826 |
| ขั้นต่ำ: | ชุดที่ 1 |
| รายละเอียดบรรจุภัณฑ์: | แต่ละชุดได้รับการปกป้องด้วยเส้นใยเรซินและฟิล์ม PP จากนั้นนำไปใส่ในกล่องไม้ที่แข็งแรงพร้อมคู่มือการใช |
| เงื่อนไขการชำระเงิน: | D / A, L / C, D / P, T / T, Western Union, |
เครื่องทดสอบโต๊ะสั่นสะเทือนด้วยไฟฟ้า
ความถี่สูงแนวตั้งและแนวนอน
ระบบทดสอบการสั่นสะเทือนด้วยไฟฟ้า / โต๊ะสั่นสะเทือนความถี่สูงแนวตั้งและแนวนอน
คำอธิบาย:
โต๊ะสั่นสะเทือนด้วยแม่เหล็กไฟฟ้ามีการใช้งานอย่างแพร่หลายในอุตสาหกรรมป้องกันประเทศ การบิน อวกาศ การสื่อสาร อิเล็กทรอนิกส์ ยานยนต์ เครื่องใช้ในบ้าน และอุตสาหกรรมอื่นๆ อุปกรณ์ประเภทนี้ใช้สำหรับการค้นหาข้อผิดพลาดเบื้องต้น การจำลองสภาพการทำงานจริง และการทดสอบความแข็งแรงของโครงสร้าง การใช้งานผลิตภัณฑ์มีความหลากหลาย ความกว้างของการใช้งานมีความชัดเจน ผลการทดสอบมีความโดดเด่นและเชื่อถือได้ คลื่นไซน์, FM, สวีป, โปรแกรมได้, ตัวคูณความถี่, ลอการิทึม, ความเร่งสูงสุด, การปรับแอมพลิจูด, การควบคุมเวลา, การควบคุมคอมพิวเตอร์แบบเต็มฟังก์ชัน, การเร่งความเร็วคงที่/แอมพลิจูดคงที่อย่างง่าย อุปกรณ์ผ่านการทดสอบการทำงานต่อเนื่อง 3 เดือน ประสิทธิภาพคงที่ คุณภาพเชื่อถือได้
ลักษณะเฉพาะ:
การทำงานที่เงียบเป็นพิเศษ; ฐานเครื่องใช้วัสดุคุณภาพสูง ติดตั้งสะดวก การทำงานราบรื่น ไม่ต้องติดตั้ง The วงจรควบคุมดิจิทัลและการแสดงผลความถี่ ฟังก์ชัน PID ปรับ ทำให้การทำงานของอุปกรณ์มีความเสถียรและเชื่อถือได้มากขึ้น วิธีการทำงานแบบสวีปความถี่และคงที่ความถี่ เหมาะสมกับความต้องการทดสอบของแต่ละอาชีพ เพื่อแก้ไขการรบกวนของสนามแม่เหล็กไฟฟ้าแรงสูงต่อวงจรควบคุม และเพิ่มการตั้งค่าเวลาทำงาน เพื่อให้ผลิตภัณฑ์ทดสอบถึงเวลาทดสอบที่แม่นยำ
เอกสารข้อมูลประสิทธิภาพ:
| เครื่องสั่น | ||
| แรงไซน์ (สูงสุด) | 30kN | |
| แรงกระแทก (สูงสุด) | 60 kN | |
| ช่วงความถี่ | 5~2,600 Hz | |
| การกระจัด (ต่อเนื่อง) | 100 mm | |
| ความเร็วสูงสุด | 1.8 m/s | |
| ความเร่งสูงสุด | 75 G | |
| เส้นผ่านศูนย์กลางอาร์มาเจอร์ | 445 mm | |
| ความถี่เรโซแนนซ์อันดับ 1 | 2,400 Hz | |
| โมเมนต์นอกศูนย์กลางที่อนุญาต | >500 Nxm | |
| น้ำหนักอาร์มาเจอร์ | 40 kg | |
| ขนาดสกรู HE/ST | M10 (เมตริก) | |
| ความถี่แยกการสั่นตามแนวแกน | <3 Hz | |
| น้ำหนักบรรทุกสูงสุด | 500 kg | |
| การรั่วไหลของฟลักซ์แม่เหล็ก | ≤1 mT | |
| ขนาด (ยาว × กว้าง × สูง, ไม่รวมบรรจุภัณฑ์) | 1,330x860x1,250 mm | |
| น้ำหนัก (ไม่รวมบรรจุภัณฑ์) | 2,500 kg | |
| การติดตั้ง | แผ่นยาง (ต้องใช้สลักเกลียว) | |
| เครื่องขยายเสียง | ||
| เอาต์พุตเครื่องขยายเสียง | 30 kVA | |
| SNR | >65 dB | |
| แรงดันเอาต์พุตพิกัด | 120 Vrms | |
| ประสิทธิภาพเครื่องขยายเสียง | > 90% | |
| ขนาด (ยาว × กว้าง × สูง, ไม่รวมบรรจุภัณฑ์) | 800x900x2,100 mm | |
| น้ำหนัก (ไม่รวมบรรจุภัณฑ์) | 500 kg | |
| โบลเวอร์ | ||
| ปริมาณลม | 0.46 m3/s | |
| กำลังไฟ | 7.5 kW | |
| เส้นผ่านศูนย์กลางท่อลม | 200 mm | |
| แรงดันลม | 8.8kPa | |
| การติดตั้ง | สามารถเชื่อมต่อกับเพดานได้ (สูงสุดสองมุม 90 องศา), ระยะทางสูงสุด 20 ฟุต | |
| โต๊ะสลิปแนวนอน | ||
| ขนาด | 600x600 mm | |
| ความหนา | 45 mm | |
| ขีดจำกัดความถี่ | 2,000 Hz | |
| มวลที่มีประสิทธิภาพ | 54 kg | |
| หมายเหตุ: | ||
| 1. ใช้ตลับลูกปืนน้ำมันแรงดันสูงเพื่อความสม่ำเสมอที่ดีขึ้น | ||
| ตัวควบคุมการสั่นและเครื่องวัดความเร่ง | ||
| ตัวควบคุมการสั่น VT-9008-4 | ตัวควบคุมการสั่น 4 ช่อง พร้อมไซน์และการสอบเทียบอัตโนมัติ | |
| เครื่องวัดความเร่ง EA-YD-181 | 100mV/g, ช่วง: 50g, ความถี่ทำงาน: 1-10kHz, น้ำหนัก: 11 กรัม, พร้อมสายเคเบิลสัญญาณรบกวนต่ำ 10 ฟุต | |
| ฟังก์ชัน/อุปกรณ์เสริมอื่นๆ ที่รองรับ | ||
| ตู้ควบคุมสภาพแวดล้อม | รองรับ | |
| อุปกรณ์พกพา | ปรับแต่งได้ | |
| แผ่นฉนวน | ปรับแต่งได้ | |
| ฟิกซ์เจอร์ | ปรับแต่งได้ | |
| สภาพแวดล้อมการทำงานของระบบ | ||
| ช่วงอุณหภูมิ | 0-40℃ | |
| ช่วงความชื้น | 0~90% , ไม่มีการควบแน่น | |
| ข้อกำหนดด้านพลังงาน | 380V/3ph/50Hz, 40kVA | |
| แรงดันลมอัด | 0.6 Mpa | |

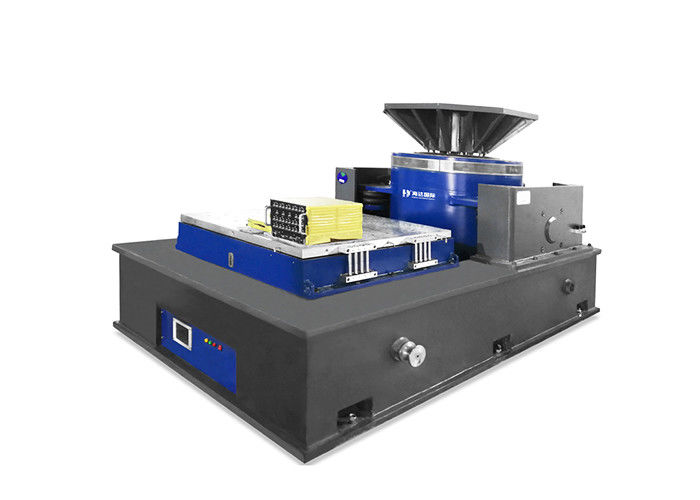

ตัวเครื่องสั่นพร้อมโต๊ะสลิป:
เครื่องขยายเสียงและโบลเวอร์:
ขนาดเพื่อการอ้างอิงเท่านั้น:
